Что такое карнизный свес металлочерепицы
В просторечии его называют карнизом или концевой планкой. Профессиональные кровельщики, когда говорят о карнизном свесе металлочерепицы, имеют в виду нижнюю часть листа на скате, которая выходит за пределы периметра стен здания.
Карниз металлочерепицы — это не 50 мм поверхности, свешивающихся с карнизной доски. В состав узла свеса входят:
- Нижняя кромка листа металлочерепицы;
- Ветровая или карнизная доска каркаса ската;
- Капельник;
- Карнизная планка.
Виды карнизных свесов для металлочерепицы
Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.
Внутреннее отведение влаги с карнизного свеса
Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.
Классический вариант карнизного свеса под металлочерепицей
В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.
Размеры карнизной планки для крыши из металлочерепицы
Стандартные размеры карнизной планки для металлочерепицы равны 118х80 мм, угол раскрытия профиля равен 120 о . По нижней кромке выполнен усиливающий загиб, равный 10 мм. Планка для свеса изготавливается из оцинковки толщиной 0,8 мм.
Советы и рекомендации
Виды капельников и материалы изготовления
Но карнизная планка довольно часто выполняет роль капельника для многих видов крыши. Хотя в обустройстве металлической есть свои особенности, и профессиональные строители советуют делать вот такой пирог:
Давайте подробнее рассмотрим, как обустраивают капельник для разных крыш.
Капельник для мягкой кровли
А теперь давайте разберемся с процессом монтажа капельника на мягкую кровлю, и в этом нам помогут анимированные изображения:
Закрепите верхнюю часть капельника на стартовую обрешетку оцинкованными гвоздями длиной 35 мм. Чередуйте их по верхнему и нижнему краю с шагом 30 см.
К слову, сразу забить гвоздь бывает достаточно сложно, ведь доска зачастую «играет». поэтому острым молотком можете пробить небольшие вмятины, а по ним уже забивать гвозди:
Важно крепить капельник к торцам так плотно, чтобы при сильном ветре они не гремели.
Вот более подробная инструкция в фотографиях:
Капельник для фальцевой кровли
Под фальцевую кровлю обычно изготавливают и монтируют такой же тип капельника, как и для обычной металлической крыши.
Но современные производители радуют креативностью, благодаря чему в продаже уже сть специальные листы, в конце которых уже устроен капельник:
Согласитесь, такой подход значительно облегчает весь монтаж и помогает сделать свес кровли куда более надежным и герметичным.
Монтаж фронтонного капельника: процесс в деталях
Давайте теперь пошагово рассмотрим процесс: как установить капельник и с фронтонной стороны крыши.
Шаг 1. Примерьте фронтонную планку и отрежьте нужную длину:
Шаг 2. Зафиксируйте планку с обеих сторон крыши:
Шаг 3. Теперь уложите карнизный капельник, начиная от примыкающей стены, если таковая есть:
Шаг 4. На стыке угла отрежьте лишнее у планок и надежно зафиксируйте нахлест:

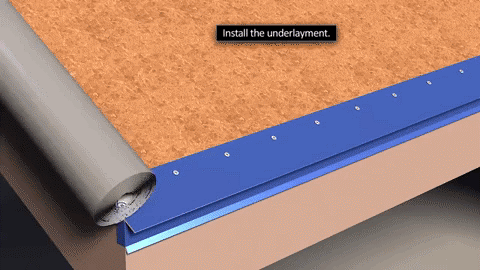

Шаг 5. Теперь самое время раскатать гидроизоляционную мембрану:
Монтаж капельников на крыше
При установке фартуков свеса понадобятся:
- металлические заготовки, окрашенные в цвет кровли;
- молоток;
- гвозди оцинкованные, кровельные;
- ножницы для резки металла.
Если вместо гвоздей используют саморезы, наличие шуруповерта лишним не будет.
Установка на крышу из профнастила
Устанавливая капельники на кровлю из профнастила, необходимо принять во внимание:
Монтаж под фальцевую кровлю
Капельники крепятся к последнему стропилу еще до укладки гидроизоляционной мембраны. При этом используются фартуки свеса, применяемые при монтаже кровли из обычных металлических листов.
Отечественная промышленность в последнее время наладила выпуск специальных листов для фальцевой кровли, в конце которых устроен капельник. Применение таких листов при обустройстве фальцевой кровли наиболее целесообразно.
Монтаж на крышу из металлочерепицы
Между карнизными досками и капельником желательно уложить слой гидроизоляции, что предотвратит проникновение влаги и обеспечит циркуляцию воздуха в подкровельном пространстве.
Установка на мягкую крышу
Использование фартуков свеса при обустройстве кровли из мягких материалов представляется важным и необходимым. В данном случае они:
- дополнительно укрепляют конструкцию крыши;
- защищают подкровельное пространство и скаты крыши от воздействия сильных порывов ветра;
- служат дополнительным декоративным элементом крыши.
Фронтонный фартук свеса устанавливают на подкладочные материалы, но также до укладки мягкой кровли.
Изначально необходимо соединить фронтонный и карнизный капельники. Укладывают их внахлест и фиксируют кровельными гвоздями. Для лучшей герметизации это соединение обрабатывают мастичным клеем.
Монтаж ведут от стыка фронтального и карнизного капельников вверх к коньку крыши. При этом крепеж располагают с шагом не более 15 см.
Назначение карнизной планки и капельника
Рассмотрим функции планки и капельника подробней.
Карнизная планка выполняет следующие задачи:
Капельник выполняет функции:
Капельники могут отводить влагу также от проемов окон и дверей, создавая эффективный водосток.
Конструкция и принцип работы
Доборные элементы делают незаметными места стыков и примыкания крыши к стенам.
Конструкция капельника
Принцип работы капельника следующий:
- влага по кровле попадает на этот элемент;
- стекая по нему, проникает в желоб, а с помощью водоотводной системы устраняется от здания.
Исходя из конструкции, капельники разделяются на виды:
Фронтонный капельник размещается с боков фронтона дома на кровельной кромке. Подходит под гибкую черепицу и не требуется при жестком кровельном материале.
Материалом для изготовления служит жесть, так как одной из функций такого капельника является направляющая. Т-образная форма не дает влаге попасть на фронтон. У таких планок три ребра жесткости.
Конструкция карнизной планки
Карнизная планка представляет собой продольный компонент крыши, формирует антикоррозийную металлическую защиту доски. Для производства используется оцинкованный стальной профиль, на который сверху наносится полимерный материал.
Монтаж карнизной планки
Планка прибивается сверху последней доски обрешетки, горизонтальной, с шагом крепления 300мм, прибивается в два ряда, смещаясь для большей прочности. После установки карнизной планки укладывается кровельный материал.
Капельник для металлочерепицы: что это такое
Капельник предотвращает попадание влаги под листы металлочерепицы
Предназначение
Основными функциями капельника можно считать:
Капельники помогают увеличить срок эксплуатации кровли из металлочерепицы на несколько лет.
Видео: для чего нужен капельник
Конструкция
Капельник называют карнизной планкой
Конструкция капельника выбрана таким образом, чтобы предотвратить попадание влаги в подкровельное пространство, но не препятствовать свободному движению воздуха.
Размеры капельника для металлочерепицы
Капельники, которые можно приобрести в специализированных магазинах, представлены в определённых размерах:
Примечательно, что нужный уровень жёсткости капельника достигается именно при длине в 2 м. Более длинные детали очень сложно монтировать, использование же коротких деталей нецелесообразно.
Капельник может иметь и нестандартные размеры
Материал изготовления
Капельник для крыши из металлочерепицы обычно изготавливается из тонколистовой стали. Возможно наличие защитного покрытия. Цвет покрытия может любым, поэтому всегда можно подобрать капельник в тон металлочерепице.
Изготавливается данный доборный элемент на специальных станках, поэтому в домашних условиях сделать это сложно.
Капельник может иметь цвет кровельного материала
Как выбрать капельник для кровли из металлочерепицы
При выборе капельника для крыши из металлочерепицы нужно обращать внимание на следующие характеристики:
Что собой представляет типовой капельник?
Капельником зачастую называют также карнизную планку и фартук свеса, которые, по сути, им и являются.
Давайте рассмотрим, чем эти элементы отличаются друг от друга:
Назначение карнизной планки – защита нижней обрешетки от влаги и направление воды в водосточный желоб, которая также стекает с гидроизоляционного материала. Обычно ее подбирают в зависимости от типа водосточной системы и дизайнерской задумки.
Отличается такая планка также конфигурацией: либо идет стандартной формы, либо изначально изготавливается под узел карнизного свеса.
Капельник для металлочерепицы
Сама установка капельника на крыше начинается с монтажа карнизной доски. Ее монтируют с запилом в стропильную ногу. Ширина этой доски обеспечивает надежное опирание капельника, поэтому считаются возможными такие сечения: 150х30 мм или 100х25/30 мм.
Если вы строите металлическую крышу, то в этом случае мембрана должна быть вынесена на поверхность капельника, и направлять потоки прямо на него, а оттуда – в водосточную систему.
Так вся кровельная конструкция получается максимально герметичной:
Сам капельник, который устанавливают под мембрану, необходимо крепить коррозиестойкими гвоздями с шляпкой 9 мм, с шагом с 20 см, и нахлестом не мене 5 см.
Еще есть такой подвид фартука, как пластиковый свес с вентиляционными каналами, но на российском рынке такие встречаются нечасто.
Капельник для профнастила
Металлический капельник для монтажа профнастиловой крыши вообще – находка. На него особенно удобно укладывать уплотнители, которые помогают сделать такую кровлю идеально герметичной. Как это работает?
Итак, первым делом устанавливаем сам капельник:
Теперь укладываем уплотняющую ленту и снимаем с нее защитную бумагу:
Монтируем уплотнитель, накладываем на него ту же уплотняющую ленту. Хорошо прижимаем к крове уплотнитеь, снимаем защиту и укладываем листы профнастила:
Что собой представляет типовой капельник?
Капельником зачастую называют также карнизную планку и фартук свеса, которые, по сути, им и являются.
Давайте рассмотрим, чем эти элементы отличаются друг от друга:
Назначение карнизной планки – защита нижней обрешетки от влаги и направление воды в водосточный желоб, которая также стекает с гидроизоляционного материала. Обычно ее подбирают в зависимости от типа водосточной системы и дизайнерской задумки.
Отличается такая планка также конфигурацией: либо идет стандартной формы, либо изначально изготавливается под узел карнизного свеса.
Капельник для металлочерепицы
Сама установка капельника на крыше начинается с монтажа карнизной доски. Ее монтируют с запилом в стропильную ногу. Ширина этой доски обеспечивает надежное опирание капельника, поэтому считаются возможными такие сечения: 150х30 мм или 100х25/30 мм.
Если вы строите металлическую крышу, то в этом случае мембрана должна быть вынесена на поверхность капельника, и направлять потоки прямо на него, а оттуда – в водосточную систему.
Так вся кровельная конструкция получается максимально герметичной:
Сам капельник, который устанавливают под мембрану, необходимо крепить коррозиестойкими гвоздями с шляпкой 9 мм, с шагом с 20 см, и нахлестом не мене 5 см.
Еще есть такой подвид фартука, как пластиковый свес с вентиляционными каналами, но на российском рынке такие встречаются нечасто.
Капельник для профнастила
Металлический капельник для монтажа профнастиловой крыши вообще – находка. На него особенно удобно укладывать уплотнители, которые помогают сделать такую кровлю идеально герметичной. Как это работает?
Итак, первым делом устанавливаем сам капельник:
Теперь укладываем уплотняющую ленту и снимаем с нее защитную бумагу:
Монтируем уплотнитель, накладываем на него ту же уплотняющую ленту. Хорошо прижимаем к крове уплотнитеь, снимаем защиту и укладываем листы профнастила:
Капельник для крыши: что это такое и зачем это надо
Капельник для металлочерепицы фото
Установка капельника на крыше: последовательность и тонкости работ
Установка капельника на крыше фото
Капельник для крыши фото
Монтаж капельника
Фронтонный капельник устанавливается после монтажа черепицы. На кровле из жестких листов особенной необходимости в нем нет. Если материалы мягкие, без него не обойтись.
Край изоляции лучше оставить свободным, чтобы в дальнейшем вывести его на поверхность планки. Благодаря этому вся скопившаяся под крышей влага будет стекать в водосточный желоб.
Поверхность для размещения капельника рекомендуется укрыть уплотнительной резиной, она послужит дополнительной гидро- и шумоизоляцией.
Направление монтажа особенного значения не имеет, начинают с любого угла. Фронтонный капельник крепят снизу вверх, чтобы в дальнейшем в стыки не попадала вода.
Если в пироге присутствует гидро- и пароизоляция, нужно вывести ее край на поверхность капельника и закрепить. Далее можно приступать к укладке черепицы. Фронтонную планку размещают по той же схеме, но только после завершения кровельных работ.
Доборные элементы покрывают не более 3-5 % площади крыши, но выполняют важные функции. Поэтому их технические характеристики и качество монтажа играют не последнюю роль.
Чем толще лист стали, тем устойчивее будет изделие к механическим повреждениям.
Правильно выбрать материал – это половина успеха, для лучшего результата капельник нужно качественно закрепить.
Советы профессиональных кровельщиков:
Разновидности по устройству
Различают два типа капельников:
Обратите внимание, что монтаж капельника под металлочерепицу выполняется не только для защиты карнизов от затекающей влаги, но и для придания крыше законченного вида.
Типоразмеры
Разнообразные размеры капельников на производственных линиях можно получить, используя различные металлические заготовки и оборудование. Как правило, длина изгиба может колебаться в пределах 1,25-4 м.
Стандартными принято считать такие размеры:
Примечательно, что необходимый уровень жесткости капельника достигается при его длине в 2 м. Большая длина существенно осложняет монтаж капельника и может привести к его повреждениям.
Основные факты о капельнике
Любой строительный материал служит для определённой работы. Таким материалом является и капельник для металлочерепицы. Он встраивается под материал кровли рядом с карнизом.
Этот элемент ещё называют карнизной планкой, которая по внешнему виду напоминает металлический лист, загнутый под тупым углом по всей длине.
Осуществить укладку металлочерепицы невозможно без этого элемента, так как именно эта деталь является основной защитой стен и кровельного покрытия дома от дождя и снега.
Технология установки изделия
Прежде всего, на эту деталь устанавливаются крепежные элементы. Затем, устанавливают карнизную часть обрешётки для того, чтобы она не деформировалась вместе с кровельным покрытием от дождя и снега. Далее, укладывают карнизные планки и закрепляют.
Независимо от марки производителя, любой капельник покрывается пленкой. Это предотвращает повреждение деталей при перевозке. Опытные строители всегда применяют листовую резину в качестве прокладки. Что предохраняет капельник от попадания влаги.
Этот способ подходит для крепления всех видов этих элементов под металлочерепицу. И только выполнив вышеперечисленные работы, можно приступать к укладке кровельного покрытия.
Капельник должен быть установлен на фронтоне таким образом, чтобы не создавать препятствий для вентиляции между кровлей и крышей.
Советы по установке:
Особенности
Жидкость, оказывающаяся на крыше, весит достаточно много для того, чтобы увеличить нагрузку на кровлю. Она может не выдержать (особенно в том случае, если вода обычно собирается на каком-то конкретном участке крыши).
Водосточная система помогает это предотвратить, а капельник обеспечивает защиту элементов конструкции.
Конструкция
Из чего создаются?
Как определиться с выбором?
Подбирая наиболее подходящий вариант, нужно учитывать важные факторы.
Содержание
Для начала предлагаем вам посмотреть этот ознакомительный ролик, который поможет вам понять саму суть процесса:
Виды капельников для крыши
По правилам капельник по той же технологии, что и металлочерепица. В заводских условиях тонкий лист металла проходит оцинковку, затем покрывается защитным полимерным слоем и даже базальтовой крошкой для особого эстетичного эффекта.
У карнизного два загиба, один из которых делит планку на так называемые «фартук» и «юбку», а второй служит ребром жесткости на «юбке»:
Фронтонный капельник, как вы уже догадались, крепят на фронтонных свесах. Здесь уже три загиба, которые делят планку на «ступень», «фартук» и «юбку».
К слову, не следует путать капельник с лобовой доской, хотя они похожи и расположены часто совсем рядом. Лобовая планка предназначена для защиты лобовой доски, а капельник закрывает ту часть кровли, которая касается водостока.
